注：如有特殊需要請另行洽詢！

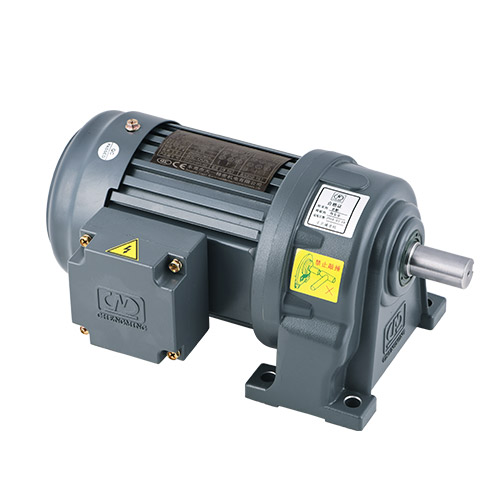

一、CH 臥式黄色网站看片 圖紙

二、CH臥式齒輪減速馬達尺寸表 Dimensions(mm)

備注:A :三相鋁売馬達     A1 :三相鐵殼馬達

       A2:三相馬達附刹車器

三、CH臥式齒輪減速馬達出力軸尺寸  Output shaft

四、臥式黄色网站看片各部零件說明

A)本體

※1號，2號及3號本體，其出力軸徑介於Φ18-Φ28之間，減速機本體皆采用鋁合金材質ADC-12。

※4號，5號及6號本體，其出力軸徑介於Φ32-Φ50之間，減速機本體皆采用鑄鐵材質FC-20。

B)1/2/3段齒輪

※齒輪經精密滾齒加工，齒輪加工精度等級為2-3級。

※齒輪材質為S45C，調質至HRC210再經高周波熱處理至HRC45°~48°。

C)二/三段齒軸

※齒軸經SKIVING精密滾齒加工齒輪精度等級為1-2級。

※齒軸材質為SCM21 ,調質至HRC210 再經滲碳熱處理至HRC58 °~61°。

D)馬達齒軸

※馬達齒軸經SKIVING精密滾齒加工，齒軸精度等級為1-2級

※材質為SCM4 ,調質至HRC210 再經高周波熱處理至HRC50°-53°。

E)軸承

※馬達部份皆采用瑞典SKF或同等級精密軸承，以確保長期運轉壽命。

F)油封

※馬達軸倒以附高溫VITON油封為主，可確保防止潤滑回調馬達內部。

G)接線盒

※呆用鋁合金專用IP-55鋁製搖線盒，防水性及防塵性佳。

H)三相/單相馬達本體

※三相馬達：采標準全密閉型專用鋁殼馬達配IP-55鋁製搖線盒，具較佳防水性及防塵性，易散熱及運轉效率高。

※單相馬達：采標準半密型專用鐵殼馬達配鐵製接線盒，較易散熱，運轉率高。(本公司亦可提供全密型鐵殼馬達及鋁合金型單相馬達》

I)馬達後蓋

※可采用防水型馬達後蓋，於軸心處加置油封，可防止灰塵及外部水氣流入馬達。
